空压机远程监控及控制系统配件构成介绍
时间:2016-12-05 18:47 来源:DENAIR 作者:配件服务网 点击: 次
空压机远程监控系统对于现在的机房设备来说非常的重要，因为其远程监控的优越特性让我们在运用中更加的便利，统一管理、更加时效性这是其标志性的特点，该系统主要由空气压缩机、plc、i/o模块、现场触摸屏、上位机人机界面、网络通讯、HDRS远程通讯网关等部分组成。

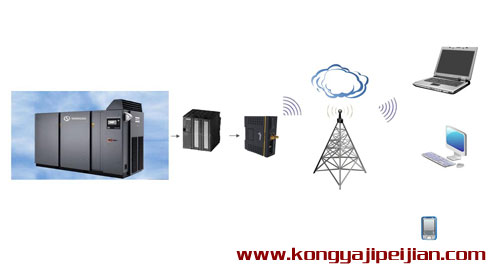

空压机远程控制监控系统图示：
1.1空气压缩机
空气压缩机,它具有结构简单、体积小、没有易损件、工作可靠、寿命长、维修简单等优点。由于其针对维护专门的设计，使得停机时间和维修费用大大减少。并且此 空气压缩机上装有智能控制系统，控制菜单简便易用，并配有支持网络通信的485接口，供外部控制系统与其通信，采集 空气压缩机的温度、管道压力、故障信息等，还可以接受外部控制系统的控制命令，设置相应参数以及启停 空气压缩机。
1.2i/o模块
本系统中需要控制 空气压缩机电源的接通与关断等，故需用到数字量输入模块，数字量输出模块，由于本系统采用西门子s7 300系列plc，所以也需订购相应的300系列的di，do模块，型号分别有di模块sm321，do模块sm322。另外控制柜上安装有转换开关，可以选择在本地或者远程控制该电源的接通与否，该转换开关作为输入信号，接入plc的di模块。
1.3plc单元与网络通讯单元
本文利用中小型的西门子s7-300系列plc后端接入HDRS远程通信网关即可完成 空气压缩机参数的远程实时扫描和运算，并传送信息到中控室上位机以及现场触摸屏，另外结合操作人员在上位机和触摸屏发出的控制命令，对 空气压缩机的启停等进行远程控制。
